Ventilatoren - für rohgasbetriebenen leistungsstarken Materialtransport

Radial RohgasWEGO Radialventilatoren eignen sich für alle Bedarfsfälle der Luftförderung. Sie sind insbesondere für den pneumatischen Transport von Stäuben, Spänen, Hackschnitzeln, PU-Spänen, Körnern, Papierstaub, Nußschalen u.ä. Gütern in der Holz-, Kunststoff-, Papier- u. Agrarindustrie einsetzbar. Die Fördermitteltemperatur soll 60° C nicht überschreiten.

Die Ventilatorengehäuse in Spiralform sind verwindungsfrei aus 3 - 5 mm starkem Stahlblech geschweißt. Die Ausblasrichtung kann in sechs verschiedene Stellungen gedreht werden. Alle Ventilatoren haben eine rechteckige Ausblasöffnung mit Rahmen aus Winkelprofil und an der Saugöffnung einen Flansch (gem. DIN 24154 u. 24159).

Die Laufräder sind rückwärts gekrümmt und aus 4 - 6 mm starkem Stahlblech geschweißt, statisch und dynamisch sorgfältig ausgewuchtet, so daß ein vibrationsfreier Lauf gewährleistet ist. Die Laufradkeilriemenscheibenbefestigung auf der Antriebswelle und den Keilriemenscheiben erfolgt mit einem weltweit verbreiteten Taperlock-Spannbuchsensystem, so daß eine sichere Kraftübertragung und ein problemloser Laufrad- und Keilriemenscheibenwechsel ohne Spezialwerkzeug gewährleistet ist.

Die Feststellung der Gehäusestellung und des Laufraddrehsinnes erfolgt von der Antriebsseite. Die Angaben der Positionen (Gehäusestellung) erfolgen nach den Richtlinien VDMA 24165. Die Gehäusestellung kann am Montageort durch geringen Montageaufwand den Erfordernissen angepaßt bzw. verändert werden.

Die Wego Radialrohgasventilatoren der Baureihe W - mit Direktantrieb und Keilriemenantrieb decken einen großen Leistungsbereich ab.

Hiefür bieten wir Ihnen folgende Baureihen:

Beschreibung Typ Luftmenge m³/h von/bis Pressung PA von/bis
Direktantrieb JK 20 D bis JK 40 D 750 - 11.000 1.100 - 4.400
Beschreibung Typ Luftmenge m³/h von/bis Pressung PA von/bis
Riementrieb JK 30 K bis Jk 75 K 2.000 - 76.000 2.000 - 5.500
Beschreibung Typ Luftmenge m³/h von/bis Pressung PA von/bis
Riementrieb JK T 200 K bis JK T 300 K 2.800 - 40.000 600 - 6.000

PDFVentilator Baureihe "D" (Direktantrieb)

Ventilatoren für rohgasbetriebenen Materialtransport (Stützventilator)

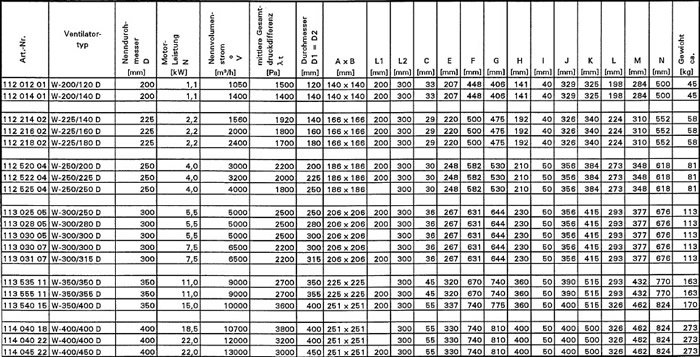

Baureihe "D" Direktantrieb

Baureihe "D"

PDFVentilator Baureihe "K" (Riementrieb)

Ventilatoren für rohgasbetriebenen leistungsstarken Materialtransport

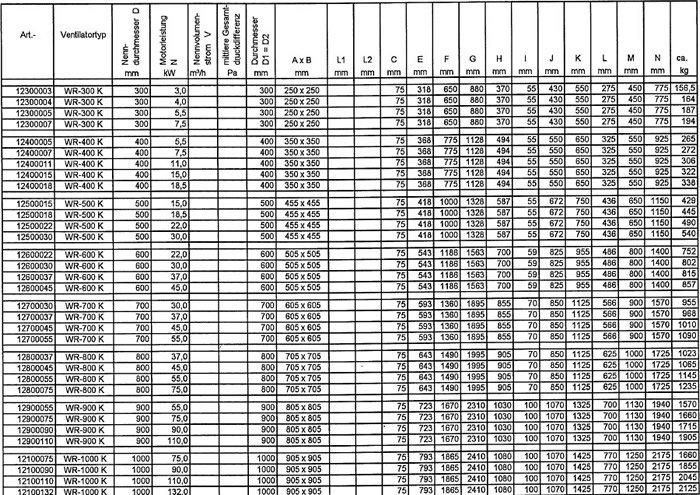

Baureihe "K" Keilriemenantrieb

Baureihe "K"
