Zellenradschleusen und Zyklone – Effiziente Lösungen für Materialübergabe und Vorabscheidung

Zellenradschleusen und Zyklone sind zentrale Bauteile in der Lufttechnik, die eine effiziente Materialübergabe und Vorabscheidung von Stäuben und Partikeln ermöglichen.

Zellenradschleuse:

Die Zellenradschleuse dient der Trennung von Bereichen mit unterschiedlichen Druckverhältnissen. Sie sorgt dafür, dass Materialien in einem konstanten Strom durch das System geführt werden, während der Luftstrom in einem Bereich verbleibt. Diese Technologie ermöglicht eine zuverlässige Druckregelung und eine gleichmäßige Materialdosierung.

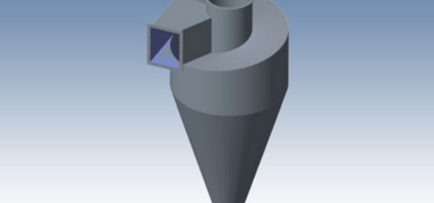

Zyklon:

Ein Zyklon nutzt tangentiale Kräfte, um Material aus dem Luftstrom abzutrennen. Der Luftstrom wird in eine spiralförmige Bewegung versetzt, wodurch schwere Partikel an den Wänden des Zyklons abprallen und durch die Schwerkraft in den Sammelbehälter fallen. Diese Technologie bietet eine effiziente Vorabscheidung und wird oft in Kombination mit weiteren Filtrationssystemen eingesetzt, um die Luftqualität zu optimieren.

Beide Bauteile spielen eine entscheidende Rolle bei der Optimierung von Luftströmungen und Materialtrennung und sorgen so für eine effiziente und zuverlässige Absaugtechnik.

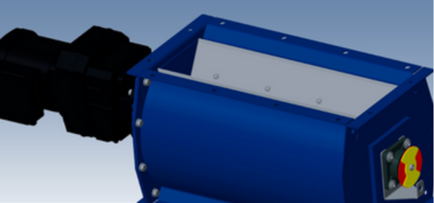

ZELLENRADSCHLEUSE

Zellenradschleusen – Effiziente Lösung für drucklose Materialübergabe

Zellenradschleusen sind unverzichtbare Komponenten für die drucklose Materialübergabe. Sie ermöglichen einen kontinuierlichen Materialaustrag, selbst aus Filteranlagen mit hohem Unter- oder Überdruck. Dank ihrer robusten Bauweise und zuverlässigen Funktion gewährleisten sie eine effiziente Materialtransporte in verschiedenen industriellen Anwendungen.

Häufige Anwendungsgebiete:

Siloanlagen
Container
Brikettieranlagen

WEGO Zellenradschleusen finden in verschiedenen Industrien breite Anwendung:

Holz-, Kunststoff-, Papier- und Textilindustrie
Chemie-, Lebensmittel- und Metallindustrie

Durch ihre Vielseitigkeit und Effizienz sind sie ein zentraler Bestandteil in der Luft- und Materialtechnik, der eine reibungslos funktionierende Prozessführung ermöglicht.

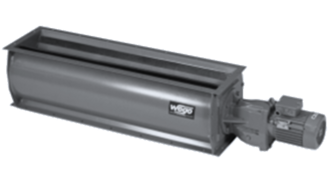

Die Zellenradschleuse von WEGO ist eine hochwertige Schweißkonstruktion, die aus 3-mm starkem verschweißtem Stahlblech gefertigt wird. Diese Konstruktion gewährleistet eine hohe Stabilität und Langlebigkeit, selbst unter anspruchsvollsten Betriebsbedingungen.

Technische Details:

Schleusenrotor: Der 6-zellige Rotor ist mit verschleißfesten Gummiabstreifern ausgestattet, um eine zuverlässige Funktion und lange Lebensdauer zu garantieren.
Rotorwelle: Die Welle ist beidseitig gelagert, was für eine hohe Stabilität und einen gleichmäßigen Lauf sorgt.
Antrieb: Der Antrieb erfolgt durch einen Flanschgetriebemotor, der eine präzise und effiziente Materialübergabe ermöglicht.
Sicherheitskupplung: Die ZRS-2000 Schleuse ist mit einer Sicherheitskupplung zwischen der Rotorwelle und dem Flanschgetriebemotor ausgestattet, um Überlastungen und Schäden am System zu verhindern.

Diese robusten und gut durchdachten Komponenten machen die Zellenradschleuse zu einem zuverlässigen Element in Filteranlagen, Siloanlagen und vielen anderen Anwendungen, die eine kontinuierliche Materialübergabe erfordern.

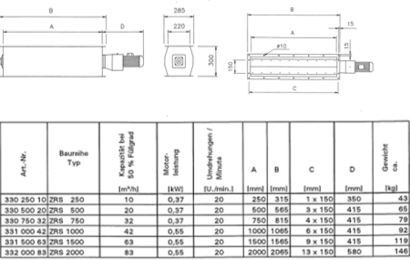

TECHNISCHE DATEN

TYP	LÄNGE MM	BREITE MM	KAPAZITÄT M³/H
ZRS	250 - 2.000	250	10 - 83

TYP	LÄNGE MM	BREITE MM	KAPAZITÄT M³/H
rund

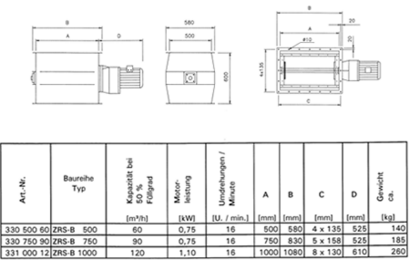

TYP	LÄNGE MM	BREITE MM	KAPAZITÄT M³/H
ZRS-B	500 - 1.000	500	60 - 120

ZUM ONLINE SHOP

Entdecken Sie unser Sortiment an Zellenradschleusen in Standardausführung sowie ATEX-Ausführung für den Einsatz in explosionsgefährdeten Bereichen – inklusive passendem Zubehör.
